• НАЗНАЧЕНИЕ
Зажимы ответвительные предназначены для ответвления проводов СИП от основной линии.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Функцией зажима ответвительного является создание ответвления единичного проводника от магистральной линии для организации новой магистральной линии или ввода в здание.
• ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.

• НАЗНАЧЕНИЕ
Зажимы анкерные клиновые применяются для крепления провода СИП на угловых, промежуточных и концевых опорах линий электропередачи.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Функцией зажима анкерного клинового является обеспечение натяжения самонесущего изолированного проводника на анкерных опорах. Зажимы используются под различное сечение проводника и в разных исполнениях имеют различное значение предельной нагрузки.
• ПРИНЦИП ДЕЙСТВИЯ
Зажим анкерный клиновой обеспечивает фиксацию проводника путем срабатывания простого призматического механизма, рабочие поверхности которого сходятся под острым углом. На опоре ЛЭП зажим фиксируется с помощью тросика.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.

Знаки безопасности предназначены для зрительного восприятия информации в целях обеспечения безопасности. Изготовлены в виде самоклеящейся этикетки.

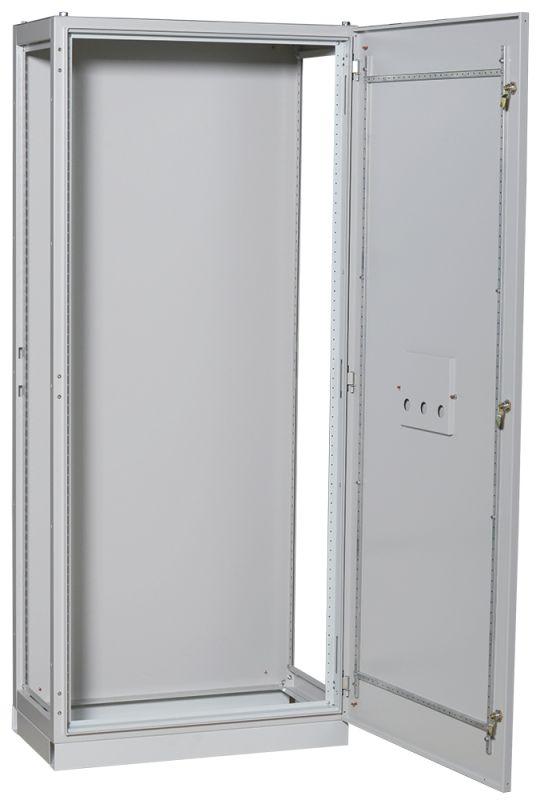

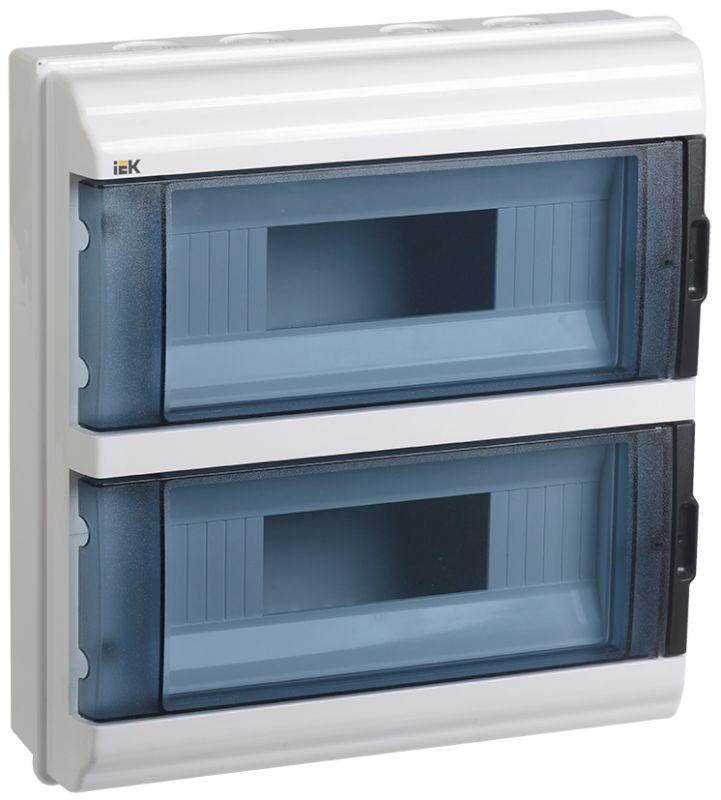

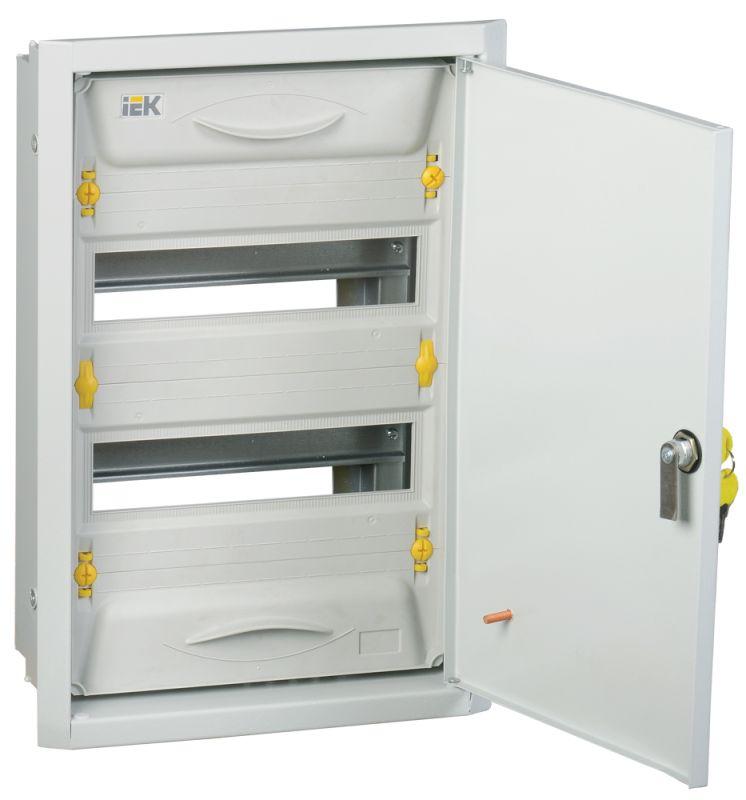

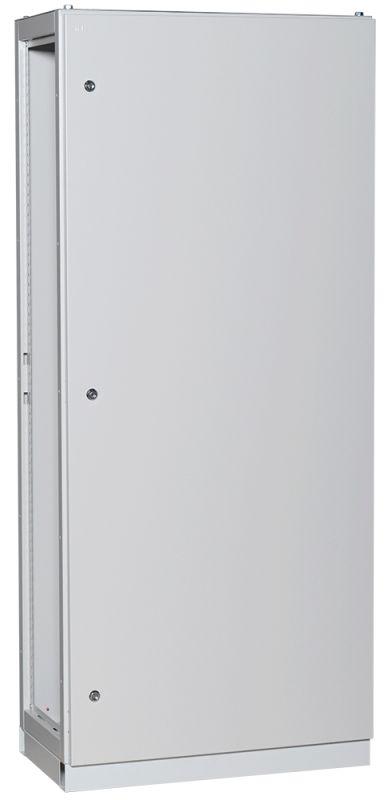

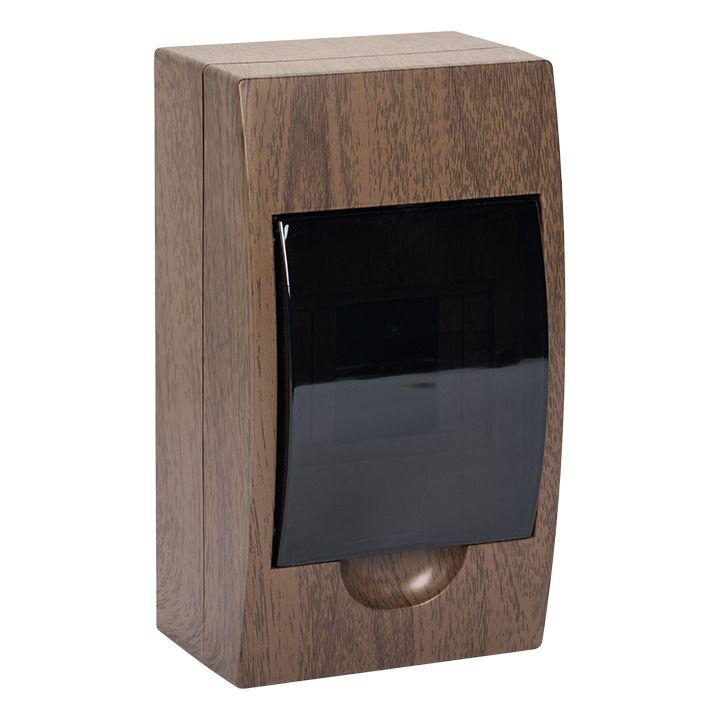

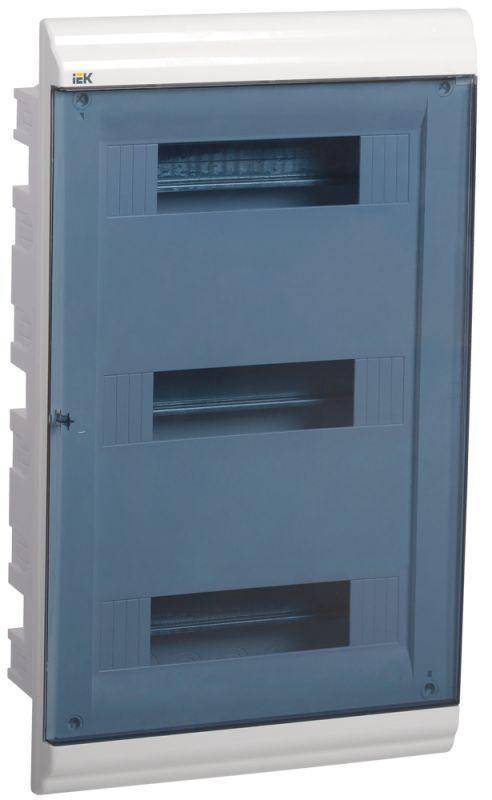

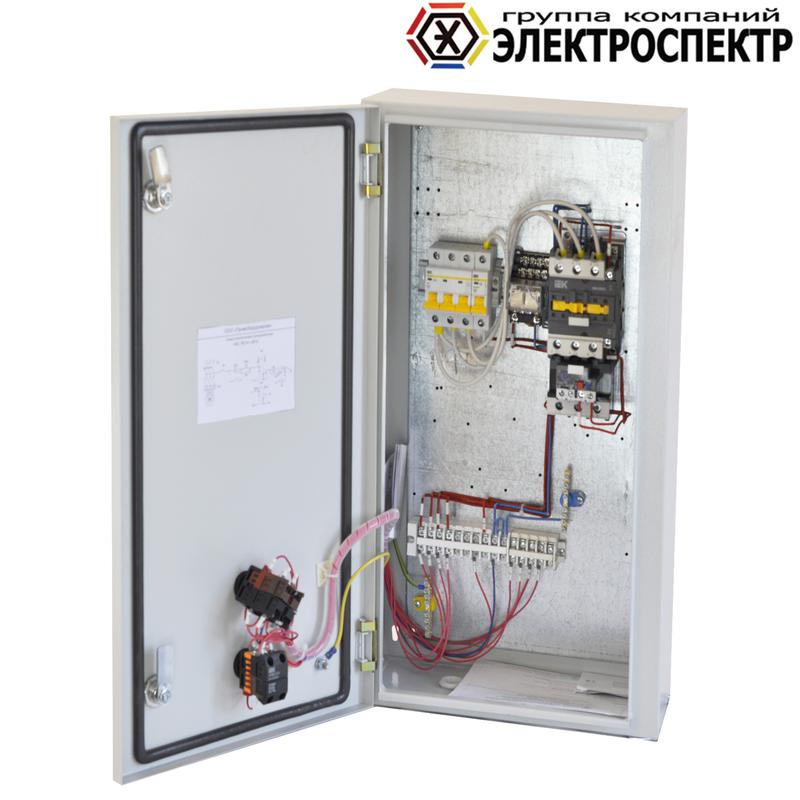

Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.

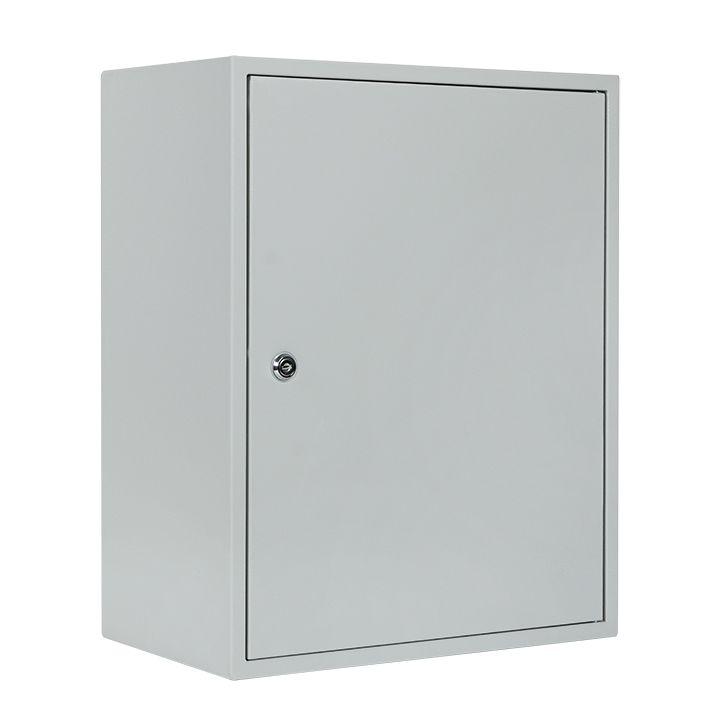

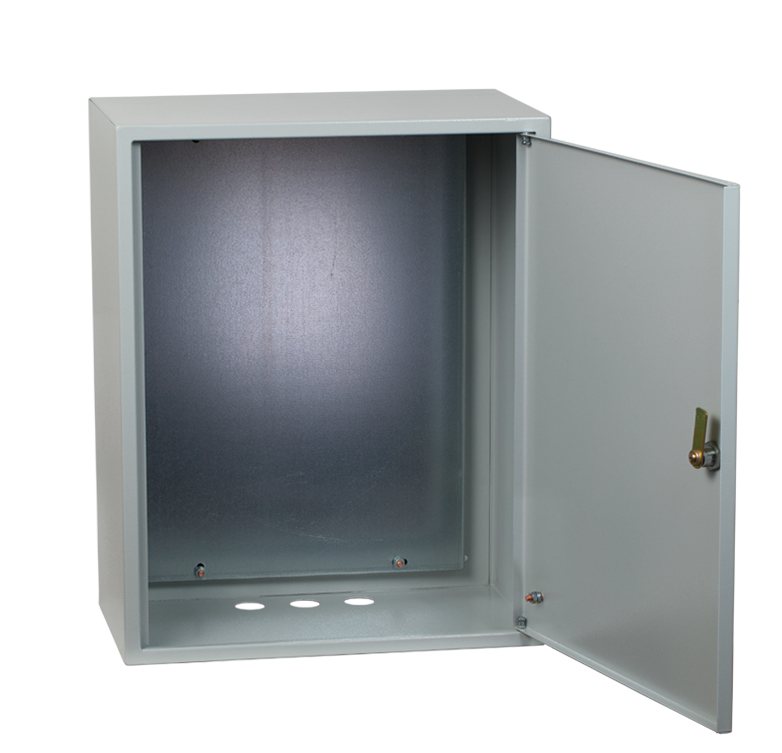

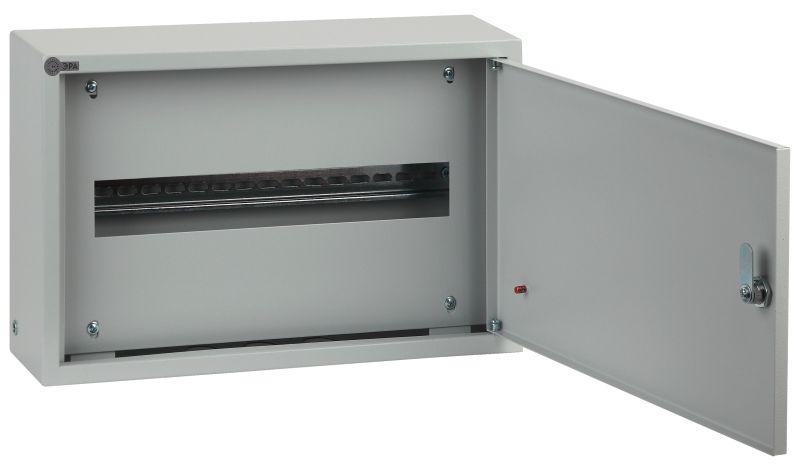

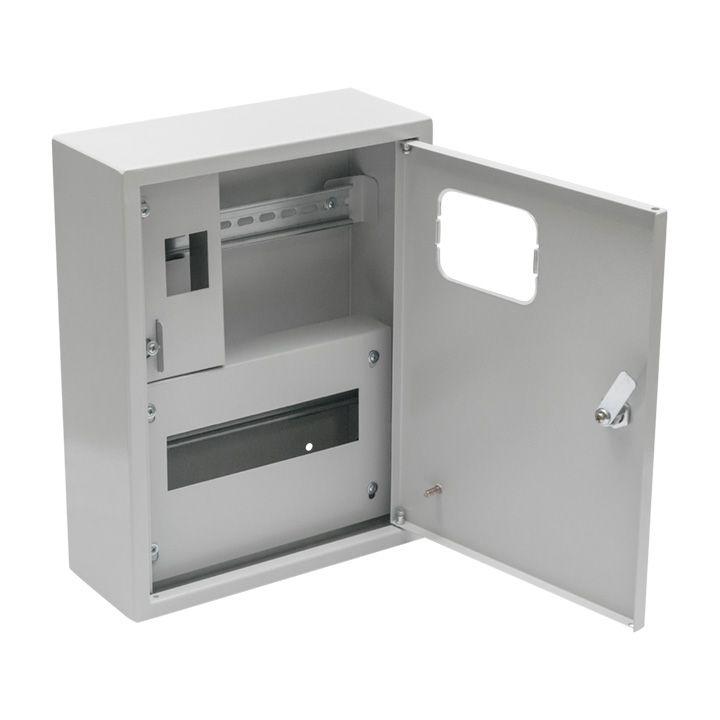

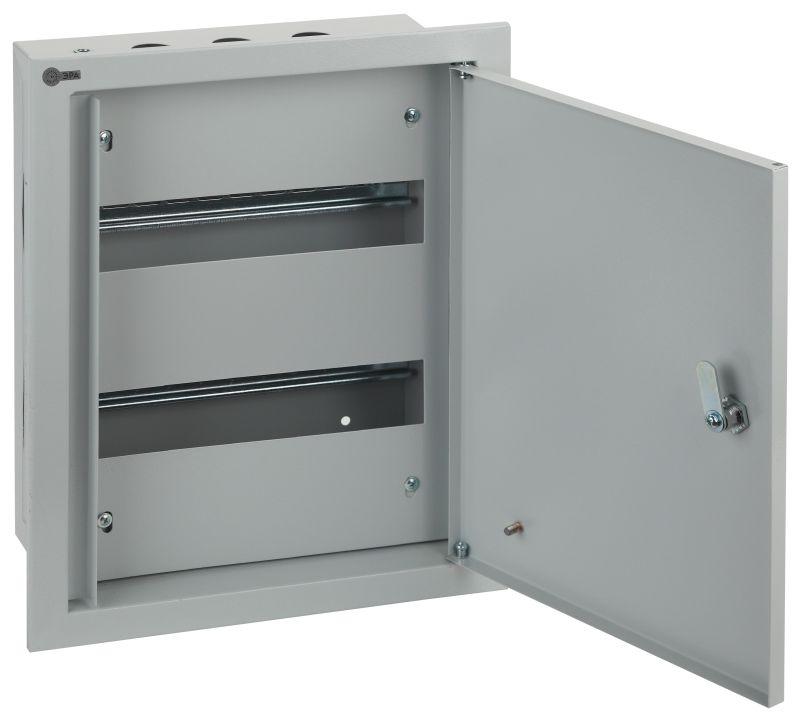

Сварной металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.

Знаки безопасности предназначены для зрительного восприятия информации в целях обеспечения безопасности. Изготовлены в виде самоклеящейся этикетки.

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.

Наклейка "380В" (1шт) EKF an-2-05 – аксессуар.
Представляет собой предупреждающий знак с нанесенной на нем надписью "380 В". Прямоугольный, 15 х 10 мм, надпись на желтом фоне черными символами, с клейкой основой.

Знак электробезопасности (наклейка) «Электрощитовая» - это информационный знак, который размещается для указания местонахождения электрических щитовых. Такие наклейки предназначены для предупреждения и информирования окружающих, а также для организации мест работы электромонтажных бригад, несут дополнительную информационную нагрузку.
Знак изготовлен на основе самоклеящейся пленки, предназначенной для информационных знаков на улице и в помещениях.

• Знак хорошо виден и сохраняет яркость цветов долгое время даже при постоянном использовании.
• Имеет хорошую устойчивость к смазыванию, стойкость к прямым солнечным лучам, перепадам температуры, мелким механическим воздействиям.
• Выполнен из прочного, износостойкого материала, легко клеится и крепко держится и не оставляет следов после снятия (* предназначен для на несения на ровную сухую поверхность).

ХАРАКТЕРИСТИКИ
тип продукта: наклейка (ПВХ пленка с полуглянцевой поверхностью, бумажная положка)
самоклеящийся: да
вертикаль: 15 см
горизонталь: 30 см
изображение: надпись, картинка
цвета: красный, черный, белый
страна-производитель: Россия

Дин-рейки предназначены для крепления модульной аппаратуры в электрических шкафах или щитах. Изготовлены из оцинкованной стали. Толщина металла 0,8мм. Наличие перфорации упрощает монтаж DIN-рейки

Обогреватели
Обогреватели предназначены для обогрева электрооборудования в электротехнических шкафах. Предотвращают образование конденсата, появление коррозии и падение температуры ниже минимального значения. Защищают электронные компоненты от замерзания. Имеют степень защиты от IP20 до IP65.
Вентиляторы
Вентиляторы с фильтром используются для охлаждения и обеспечения оптимальных климатических условий в электротехнических шкафах. Благодаря подаче отфильтрованного, холодного наружного воздух и отводу нагретого внутреннего воздуха понижается температура внутри электрощита.
Термостаты и Гигростаты
Применяются для поддержания фиксированной температуры и уровня влажности внутри помещения, и внутри электрощитов. Управляют исполнительными устройствами: обогревателями и вентиляторами. Также служат для оповещения о превышении предельной температуры.

Для установки различных электроаппаратов внутри корпуса.

Для установки различных электроаппаратов внутри корпуса.

Используются для установки шин N/PE.

Для установки различных электроаппаратов внутри корпуса.

Для установки различных электроаппаратов внутри корпуса.

Закрывает боковые проемы рам ВРУ, обеспечивая электробезопасность и препятствует проникновению посторонних лиц внутрь щита.

Анкерный кронштейн и его особенности
Для крепления самонесущих изолированных проводов (сокращенно их называют СИП), которые используются в системах с напряжением до 35 кВ, обычно применяют анкерный кронштейн. Этот элемент практически никогда не используется один. Обычно его применяют в сочетании с анкерным зажимом, который так же входит в перечень так называемой линейной арматуры для СИП. Монтаж кронштейна анкерного относительно несложен. Он позволяет закрепить провода СИП на различных опорах, включая поворотные и угловые конструкции, а также на стенах зданий.
Анкерные кронштейны обычно изготавливаются из легкого, но прочного и долговечного алюминиевого сплава, который и обусловил некоторые из их преимуществ. Помимо очевидной простоты применения и отсутствия дополнительной нагрузки на конструкцию, к числу их достоинств следует отнести:
- безопасную конструкцию, которая исключает соскальзывание обвязочной ленты благодаря ограничителям;
- нахлест витков ленты, при использовании этого способа крепления, препятствует риску разделения конструкции;
- конструкцией некоторых кронштейнов предусмотрено специальное кольцо, которое исключает самопроизвольное переворачивание зажима;
- высокая устойчивость к коррозии, способность сохранять свои первоначальные свойства в любых условиях, включая высокую влажность, низкие температуры и т.д.

Монтаж кронштейна анкерного типа имеет особенности, обусловленные его конструкцией. Так, кронштейн и зажим всегда устанавливаются в паре. При этом зажим должен обеспечить возможность натянуть кабель до нужного значения, установленного проектной или технической документацией.

Анкерный кронштейн и особенности его монтажа

Этот элемент может крепиться непосредственно к стене дома или какой-то другой вертикальной опоре. Если есть возможность ее просверлить, то желательно для крепления использовать болты сечением в 14 или 16 мм. Но для бетонных опор чаще используются особые обвязочные ленты.
Монтаж кронштейна в этом случае производится следующим образом: сначала необходимо подвесить на него зажим, затем уже клинья зажима устанавливаются на СИП-провод, потом их сдвигают к сужению зажимной выемки, которое имеет коническую форму. Это делается с целью вхождения зубьев зажима в изоляционный слой. Когда он натягивается, то зубья и клинья зажима только крепче сцепляются со слоем кабельной изоляции.
