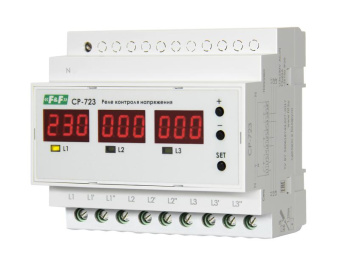

Реле напряжения серии "CP"
Монтаж на DIN-рейку.
Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения
чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока.
Реле контроля напряжения может работать в двух режимах:
Режим работы
- ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования /
«слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех).
- ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки
напряжения и времени.
Особенности реле напряжения CP-723:
напряжение питания - 100...450V AC
максимальный ток нагрузки - 3х63 А;
контакты - 3NO;
нижний порог напряжений - 140...210
верхний порог напряжений - 240...300
